Kalkulator naprężeń w spoinie pachwinowej
Składowe liczone są automatycznie. Po przeliczeniu otrzymasz wartość naprężenia zastępczego |Σ|, które możesz porównać z wytrzymałością spoiny.

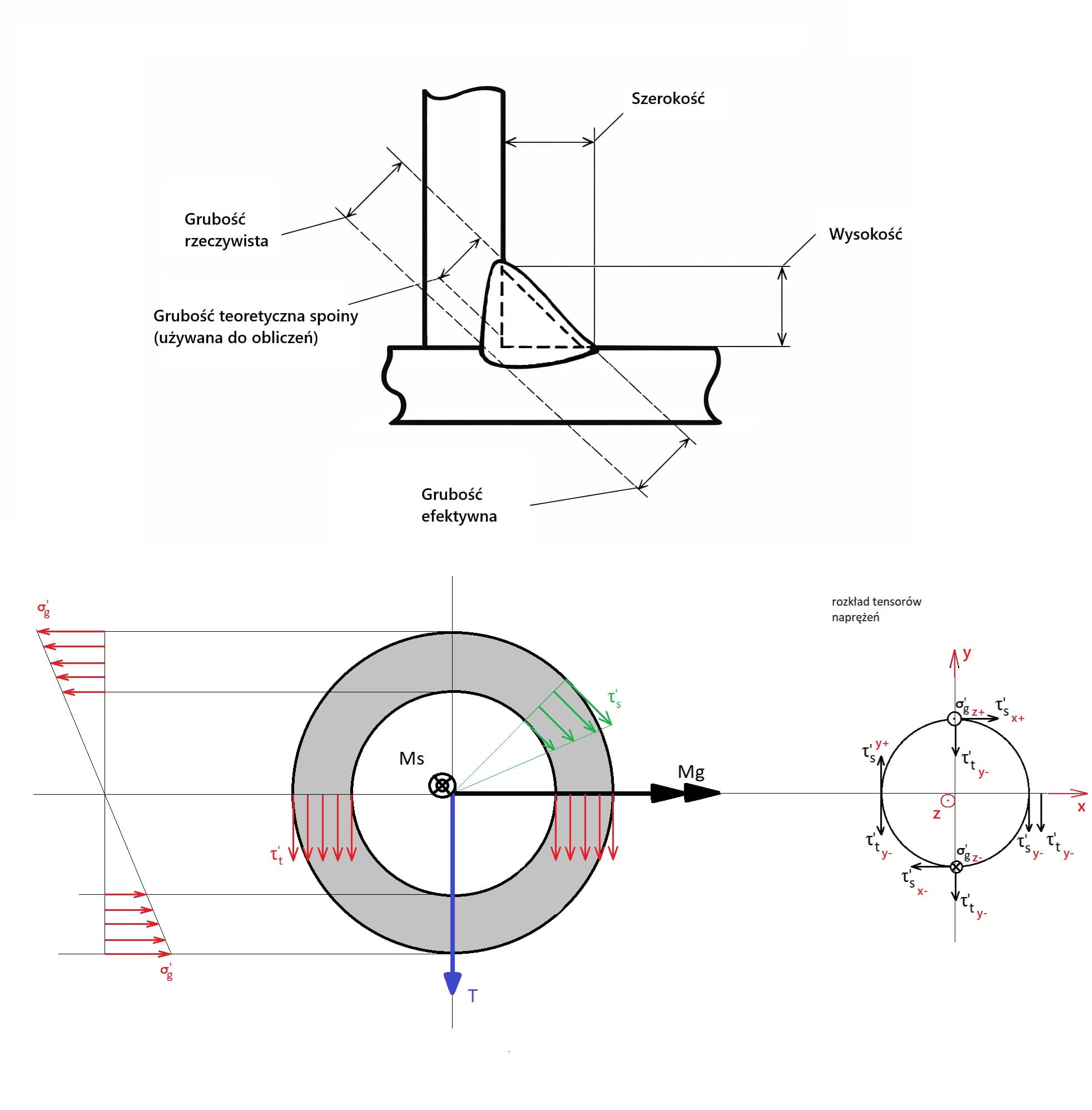

Układ osi: Z — normalna do przekroju, X/Y — w płaszczyźnie przekroju. NA rysunku przedstawiony przekrój pierścienia spoiny czołowej, ale zasada liczenia jest taka sama dla każdego przekroju. Więcej dowiesz się z: Naszego przykładu obliczeniowego
Przekrój
Możesz wkleić dane przekroju ze schowka albo wpisać je ręcznie.
Przekrój belki
Materiał i współczynniki
Ta sekcja jest potrzebna do weryfikacji nośności i wyniku OK / NIE OK.
ⓘNośność: τ_dop = (R_e / x) · Z_o · Z
Sekcja 1 — składowe na osi Z
Na osi Z sumujesz składowe od zginania i siły osiowej. Znak ustawiasz przełącznikiem.
Moment gnący daje składową τ′_g.
Siła osiowa daje składową τ′_r.
τ′_g
0.000 MPa
τ′_r
0.000 MPa
Σz
0.000 MPa
Sekcja 2 — składowe styczne
τ′_s i τ′_t przypisujesz do osi X albo Y. Potem z nich składa się wynik wektorowy |Σ|.
Moment skręcający daje składową τ′_s.
Siła tnąca daje składową τ′_t.
τ′_s (X)
0.000 MPa
τ′_t (Y)
0.000 MPa
