Kalkulator naprężeń w spoinie czołowej
Liczenie składowych odbywa się na bieżąco, a wynik zastępczy σ′z liczysz w podsumowaniu.

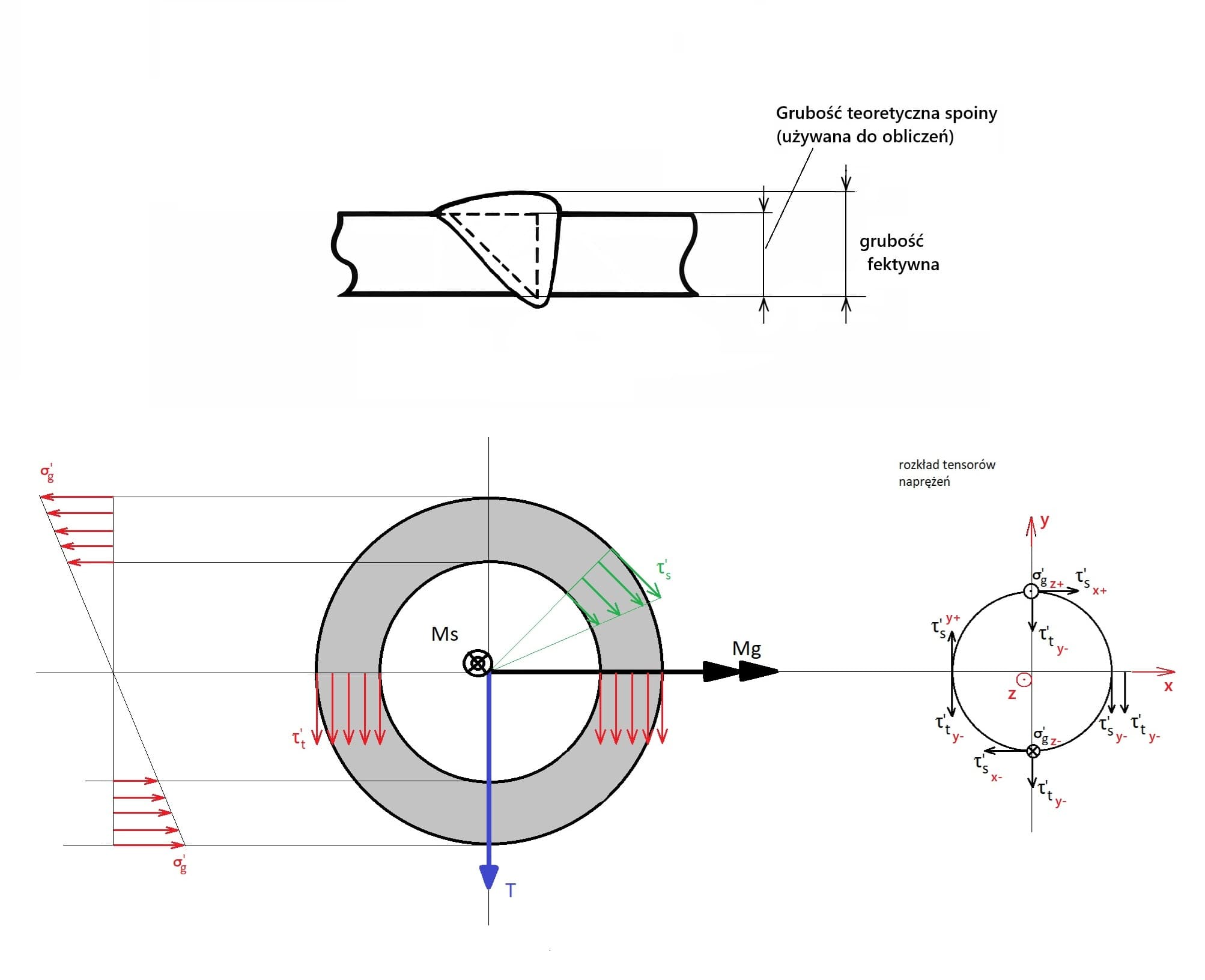

Układ osi: Z — normalna do przekroju, X/Y — w płaszczyźnie przekroju. Na rysunku przedstawiony przekrój pierścienia spoiny czołowej, ale zasada liczenia jest taka sama dla każdego przekroju. Więcej dowiesz się z: naszego przykładu obliczeniowego.
Przekrój
Możesz wkleić dane przekroju ze schowka albo wpisać je ręcznie.
Przekrój belki
Materiał i współczynniki
Ta sekcja jest potrzebna do weryfikacji nośności i wyniku OK / NIE OK.
ⓘNośność: k_dop = (R_e / x) · Z_o · Z
Sekcja 1 — naprężenia normalne
Oś Z traktujemy jako normalną do przekroju. Dla M_g i R ustawiasz tylko znak obciążenia.
Moment zginający daje składową σ′_g.
Siła osiowa daje składową σ′_r.
σ′_g
0.000 MPa
σ′_r
0.000 MPa
σ′ (oś Z)
0.000 MPa
Sekcja 2 — naprężenia styczne
τ′_s i τ′_t przypisujesz do osi X albo Y. To one potem składają się na wektor τ′.
Moment skręcający daje składową τ′_s.
Siła tnąca daje składową τ′_t.
τ′_s (X)
0.000 MPa
τ′_t (Y)
0.000 MPa
